  • SLEWING BEARING
  • 경하중용
  • 논기어 (EPLN 시리즈)

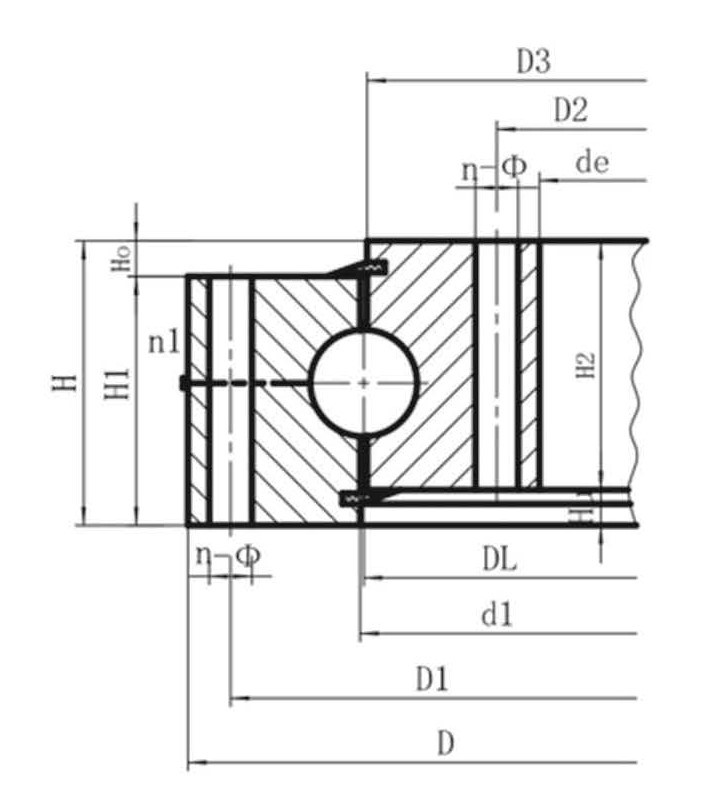

모델명 Dimensions Mounting Dimensions Structural Dimension Axial 클리어런스 Radial 클리어런스 Weight (kg) 다운로드
D (mm) de (mm) H (mm) D1 (mm) D2 (mm) n Φ (mm) M t D3 d1 (mm) H1 (mm) H2 Hu Ho
EPLN 20.0414 486 342 56 460 368 24 13.5 12 20 412.5 415.5 45.5 45.5 10.5 10.5 <0.28 <0.24 29
EPLN 20.0544 616 472 56 590 498 32 13.5 12 20 542.5 545.5 45.5 45.5 10.5 10.5 <0.30 <0.26 37
EPLN 20.0644 716 572 56 690 598 36 13.5 12 20 642.5 645.5 45.5 45.5 10.5 10.5 <0.30 <0.26 44
EPLN 20.0744 816 672 56 790 698 40 13.5 12 20 742.5 745.5 45.5 45.5 10.5 10.5 <0.30 <0.26 52
EPLN 20.0844 916 772 56 890 798 40 13.5 12 20 842.5 845.5 45.5 45.5 10.5 10.5 <0.30 <0.26 60
EPLN 20.0944 1016 872 56 990 898 44 13.5 12 20 942.5 945.5 45.5 45.5 10.5 10.5 <0.30 <0.26 67
EPLN 20.1094 1166 1022 56 1140 1048 48 13.5 12 20 1092.5 1095.5 45.5 45.5 10.5 10.5 <0.30 <0.26 77
